La
genesi della ricostruzione
- L'intorno
 |
Per ricostruire
la chiesa, abbiamo a disposizione alcune carte fondamentali per la

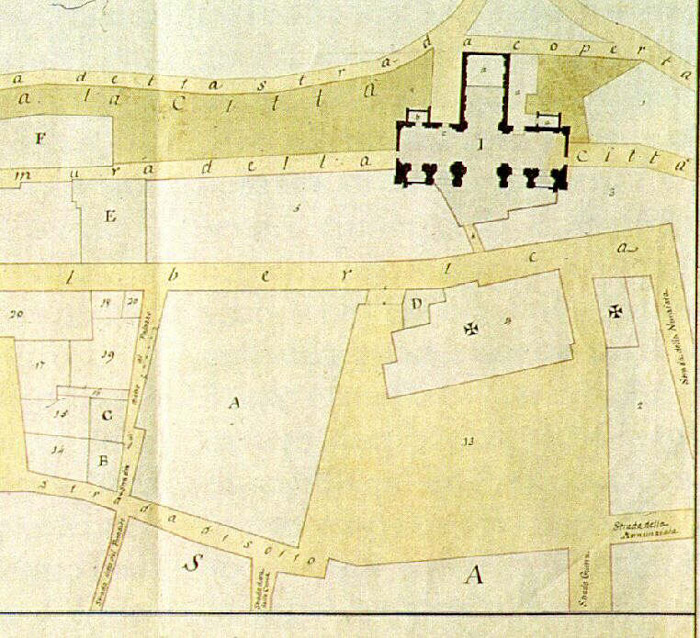

ricostruzione dell'edificio e del suo intorno: la vecchia carta di Carlo

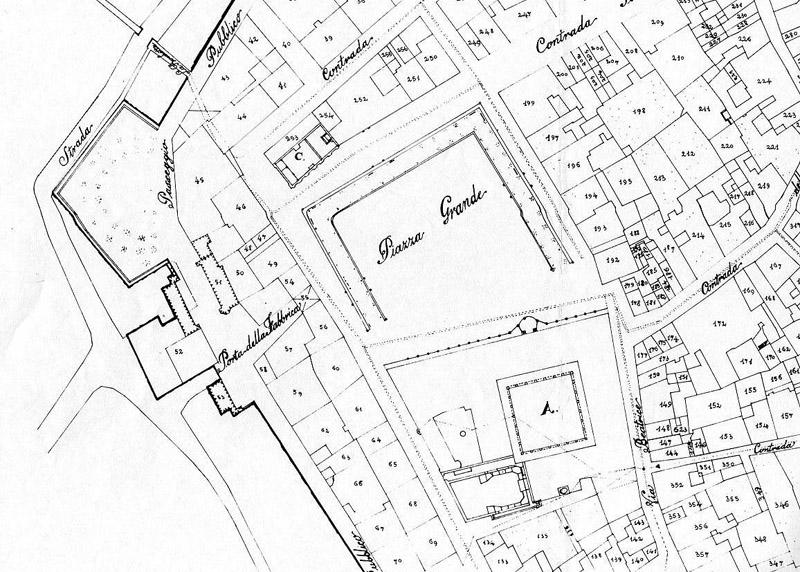

Giosuč Marchelli (fine sec.XVIII), Il catasto di Maria

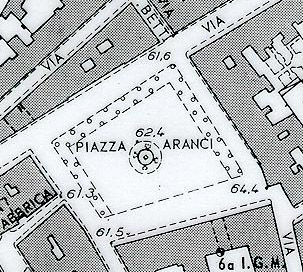

Beatrice (1820), la carta aereofotogrammetrica
attuale e gli schizzi dell'ingegner Raffo.

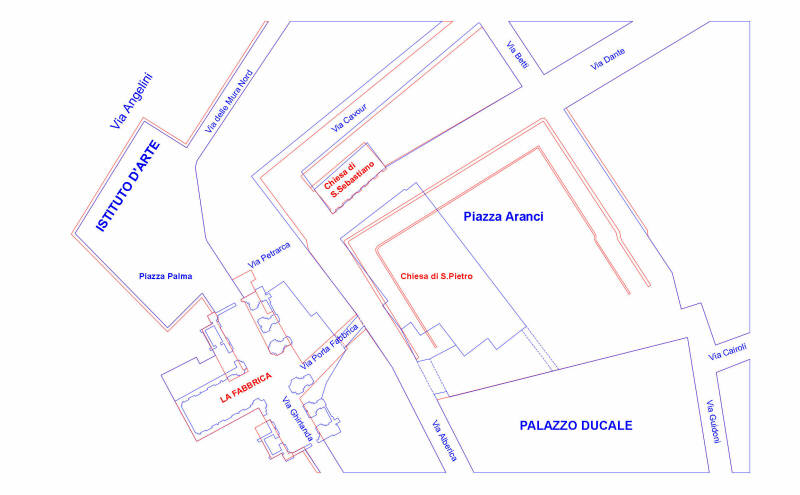

La sovrapposizione ragionata delle carte di cui sopra, riesce a spiegare sufficientemente l'evoluzione storica dell'area dove sorgeva la chiesa, e aiuta a capire come tutto appariva verso l'anno 1790, epoca scelta di rappresentazione.
|
 |
|
 |
La chiesa
 |

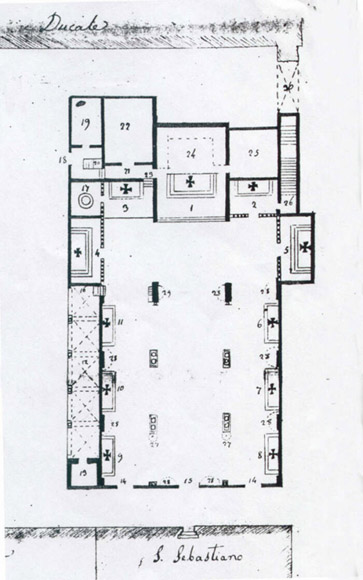

Per ricostruire l'interno della chiesa, invece, abbiamo bisogno, tra le altre cose, della piantina sulla quale l'ingegner Isidoro Raffo annotň puntigliosamente la disposizione dei locali e del loro arredo |
 |

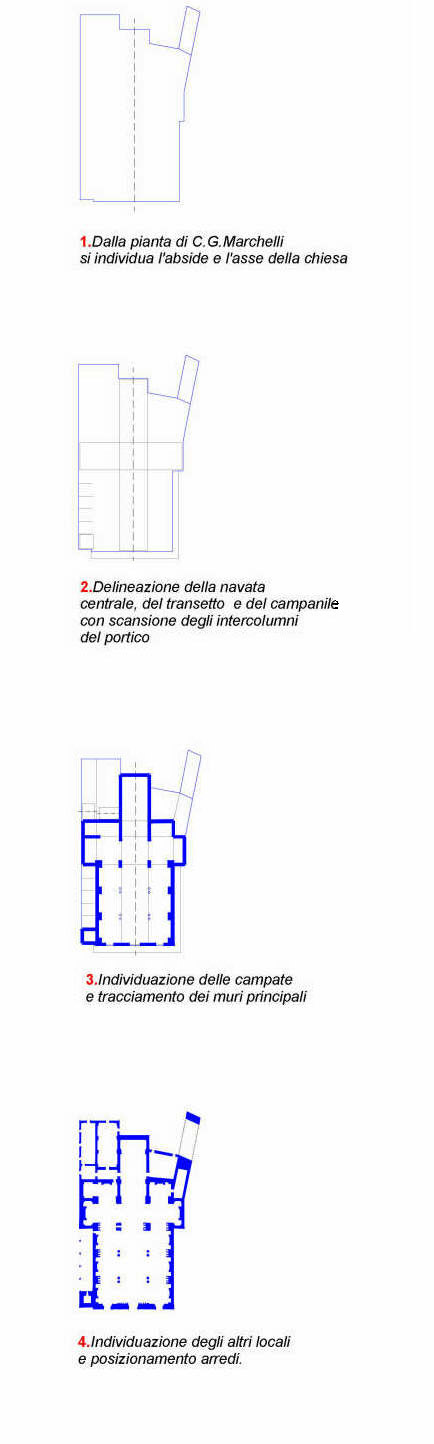

Le indicazioni del Raffo unite alla pianta misurata del Marchelli ci permettono di arrivare ad ipotizzare la pianta della chiesa |
 |

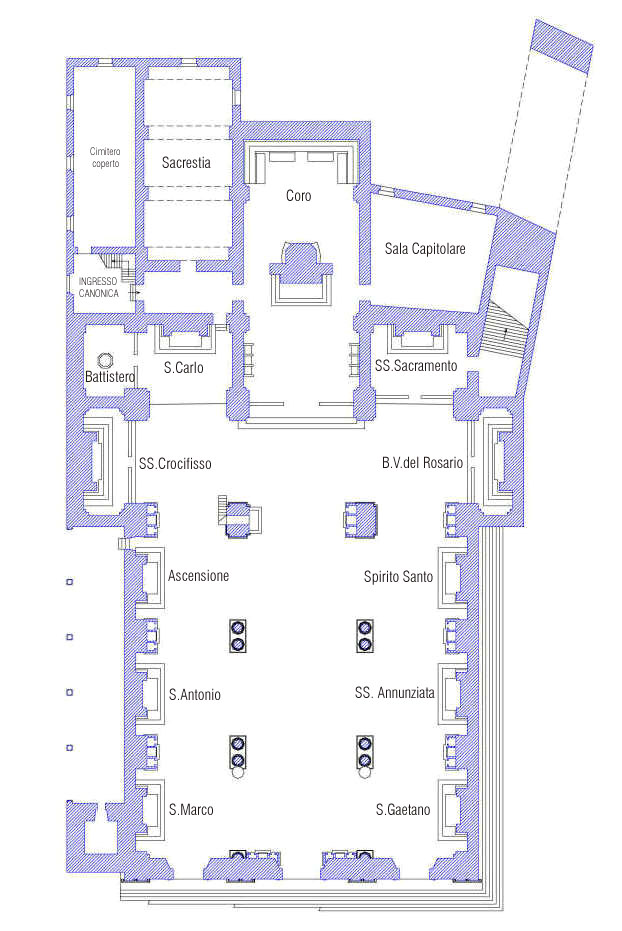

Pianta della chiesa riferita al piano terra della canonica |
 |

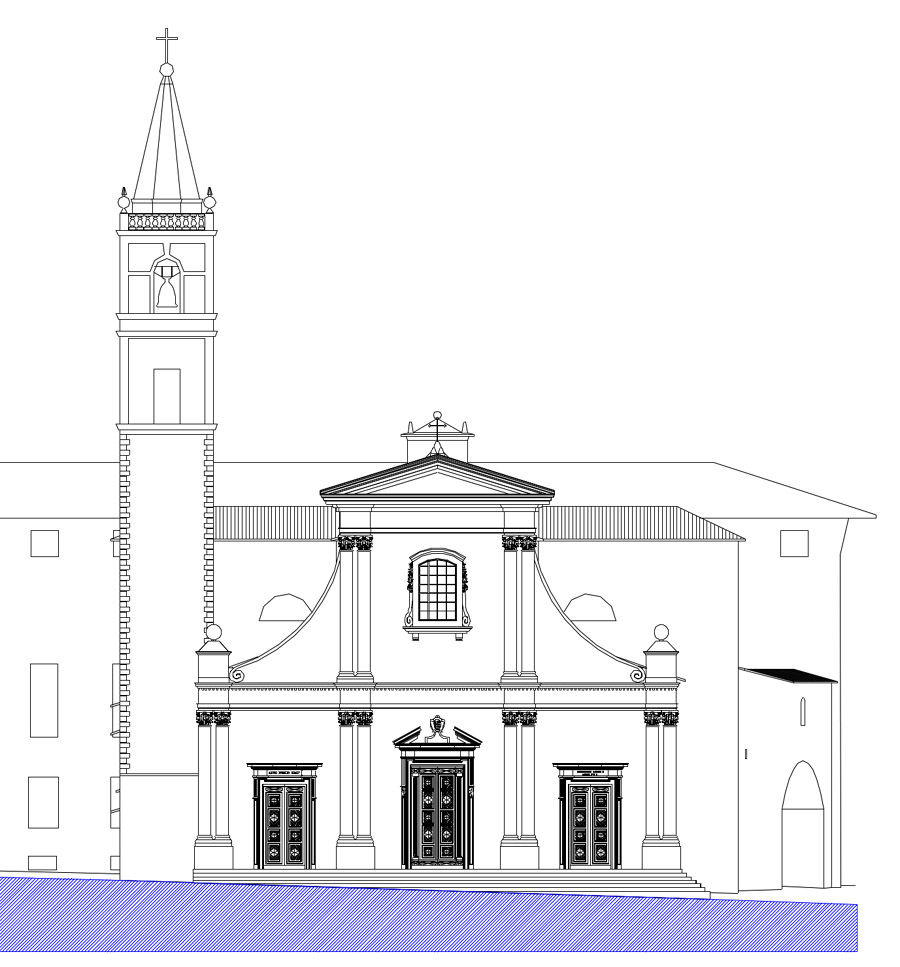

Prospetto principale |
 |

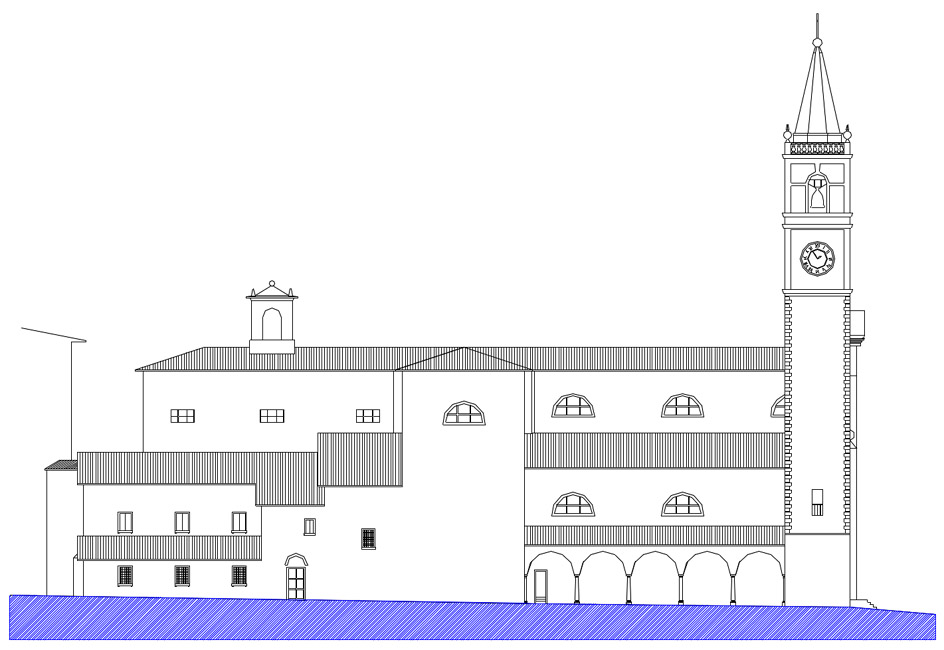

Prospetto laterale |
 |

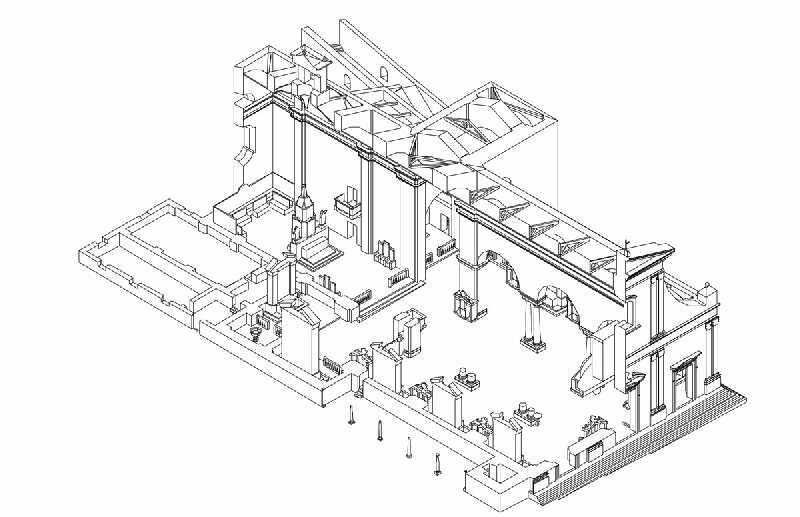

Spaccato assonometrico |
